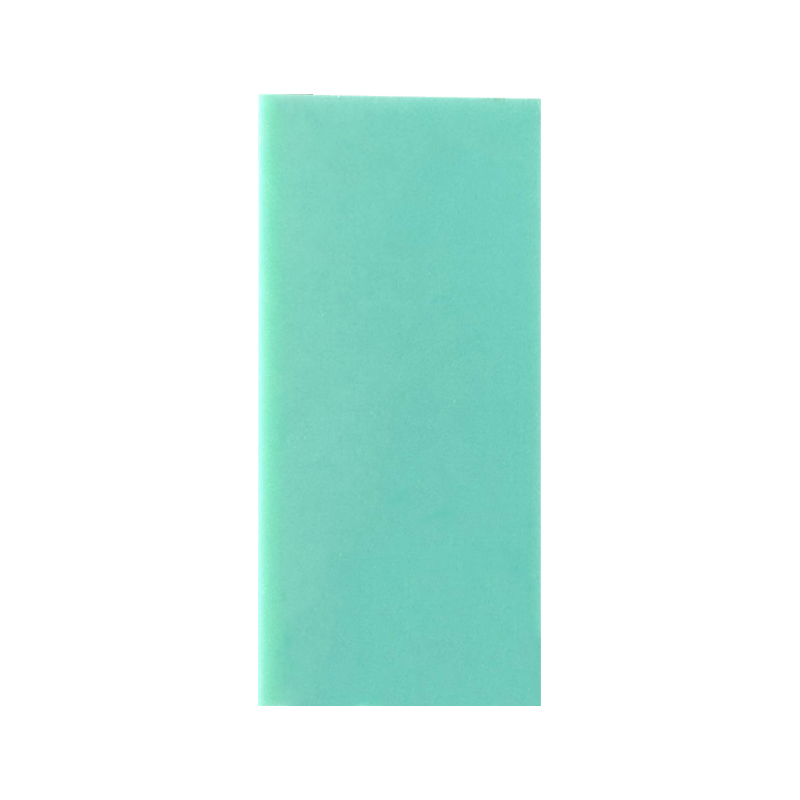

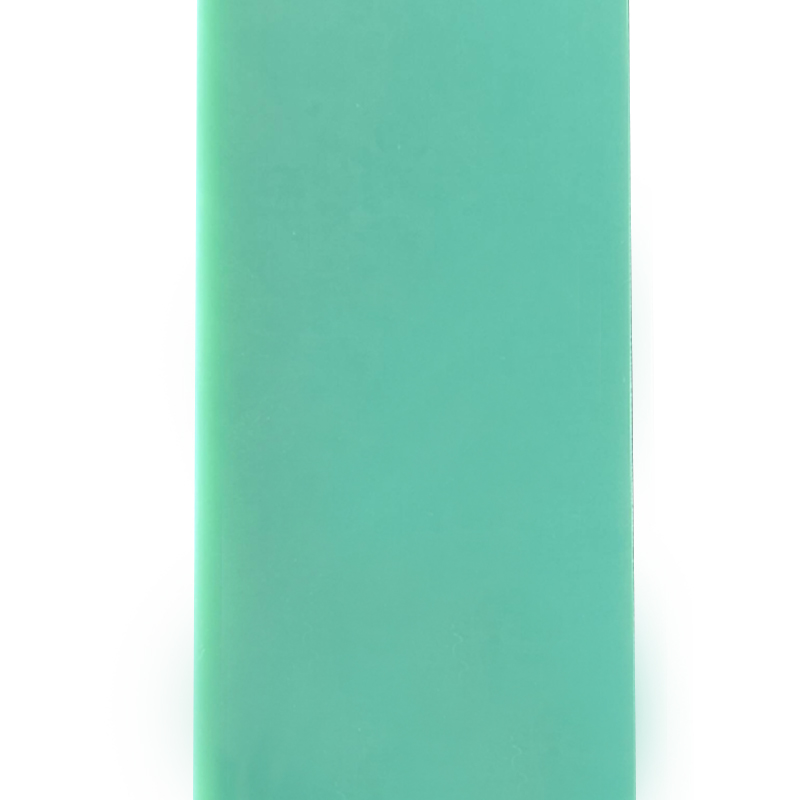

Pannello isolante in fibra di vetro in resina epossidica

Contattaci
Precedente：Non esisteva nessun prodotto precedente.Prossimo：Nessun prodotto successivo
ambito
SERIE FR-4 / G11
Pannello isolante in fibra di vetro in resina epossidica
Strati continui di tessuto in vetro E impregnati con resina epossidica bromurata, stampati a compressione a 160°C e 14 MPa. Rigidità dielettrica 20–28 kV/mm (ASTM D149), assorbimento d'acqua ≤0,15% dopo 24 ore di immersione. Classe di temperatura operativa F (155°C) con grado di infiammabilità UL 94 V-0. Intervallo di spessore da 0,3 mm a 50 mm, disponibile in verde naturale, bianco, giallo e nero per isolamento elettrico e montaggio strutturale.
Classe termica F (155°C)
Infiammabilità UL 94 V-0
Dielettrico 20–28 kV/mm
▸ Vantaggi tecnici
  • Resistenza all'arco: 180 secondi senza tracciamento (ASTM D495), specificato per quadri e contattori ad alta tensione.
  • Basso fattore di dissipazione: Tan δ 0,015–0,02 a 1 MHz, mantiene l'integrità del segnale nelle applicazioni PCB ad alta frequenza.
  • Stabilità di lavorazione: Foratura senza bave con utensili in metallo duro; delaminazione controllata con diametri dei fori ≥ 0,8 mm.
  • Resistenza all'umidità: Ritenzione della resistenza di isolamento >95% dopo 96 ore al 95% di umidità relativa.
▸ Dati meccanici ed elettrici
Resistenza alla flessione (longitudinale) 350 – 450MPa
Resistenza alla trazione 280 – 340MPa
Resistenza alla compressione 350 – 420MPa
Resistività del volume 10⁷ – 10⁸ MΩ·cm
CTI (tracking comparativo) 175 – 200 V (PLC 3)
⎯
Tolleranze dimensionali
0,5 – 1,6 mm ±0,10 mm
1,6 – 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Lunghezza/larghezza ≤1000 mm ±2,0 mm
⎯
Termico e chimico
  • Servizio continuo: 130°C – 155°C
  • Conduttività termica: 0,25–0,35 W/(m·K)
  • Resistenza chimica: acetone, etanolo, oli minerali
  • Da evitare: acido solforico concentrato
⎯
Parametri di elaborazione
  • Spessore di taglio ≤3 mm
  • Avanzamento di foratura: 0,05–0,10 mm/giro
  • Velocità del mandrino: 20k–40k giri/min
  • Preriscaldamento a 80°C per punzonature >2 mm
◆ Campi di applicazione (certificato secondo IEC 60893, NEMA LI-1)
Barriere per quadri elettrici Supporti sbarre Dispositivi per test PCB Distanziatori del trasformatore Cunei della fessura del motore Piastre dello scivolo ad arco Rondelle isolanti
Conformità RoHS · Esente da REACH SVHC · Disponibile grado senza alogeni (IEC 61249-2-21)
Stoccaggio e movimentazione
▸ Mantenere in piano sui pallet con supporto per bordi. Altezza massima della pila 800 mm per evitare deformazioni.
▸ Intervallo di umidità: 40% – 70% RH. L'esposizione prolungata >80% di umidità relativa può aumentare l'assorbimento di acqua oltre lo 0,3%.
▸ Evitare il contatto diretto con superfici in rame o acciaio nudo durante lo stoccaggio a lungo termine (rischio di ossidazione).
Domande e note comuni
Voltaggio operativo massimo? 2,5 kV per mm di spessore per CA (declassamento del 60% per CC).
Capacità di post-formatura? Nessuna termoformatura dopo la polimerizzazione; solo fogli preimpregnati.
Degassamento nel vuoto? TML 0,45%, CVCM 0,08% — adatto per camere a vuoto.
Controllo della deformazione? La ricottura a 120°C per 2 ore riduce lo stress residuo dopo la lavorazione.
ⓘ Opzioni di certificazione: MIL-I-24768, GB/T 1303.1, riconoscimento UL (numero E disponibile). Tracciabilità del lotto inclusa. Valori meccanici basati su spessore 1,6 mm, direzione longitudinale.
