fatto su misura Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k
Casa / Prodotto / Tessuto in fibra di carbonio / Tessuto intrecciato in carbonio puro / Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k
  • Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k
  • Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k
  • Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k
  • Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k

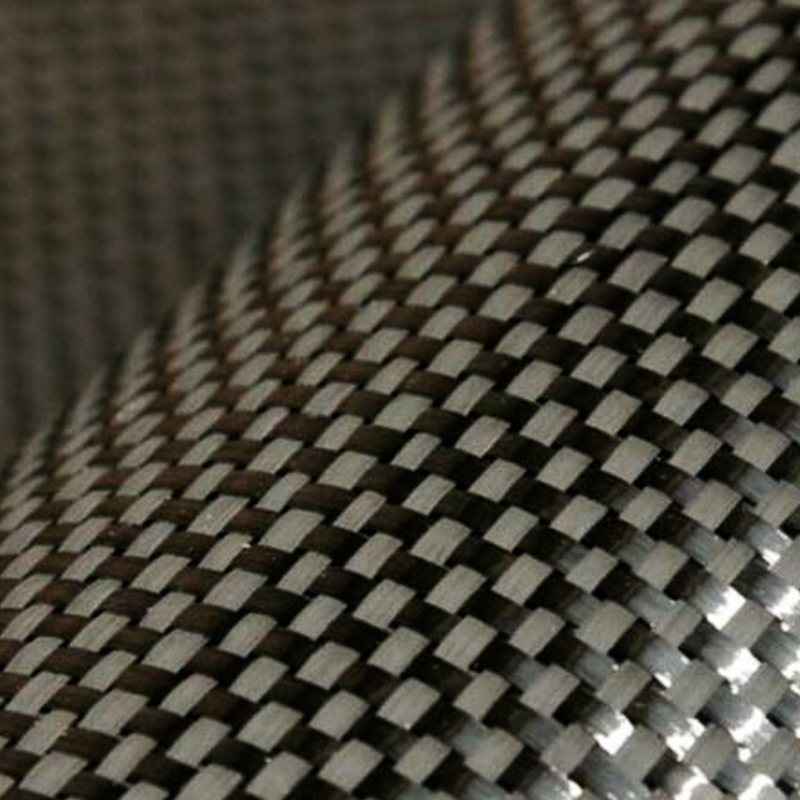

Tessuto ad armatura semplice in fibra di carbonio 1k/3k/12k

I tessuti ad armatura semplice in fibra di carbonio 1K, 3K, 12K sono materiali tessili ad alte prestazioni realizzati in fibra di carbonio. I tessuti a trama semplice sono tessuti in trama e ordito alternati, che sono piatti e resistenti all'usura. Il tessuto 1K è leggero e sottile, adatto per piccole strutture di alta precisione; Il tessuto 3K ha una resistenza moderata ed è ampiamente utilizzato nel settore aerospaziale, automobilistico e in altri settori; Il tessuto 12K è più spesso e adatto per aree estese e requisiti di elevata resistenza, come le pale delle turbine eoliche e il rinforzo degli edifici. I tessuti in fibra di carbonio sono leggeri, resistenti alla corrosione e ad alta resistenza.

Contattaci
Precedente：Tessuto in twill di fibra di carbonio resistente all'abrasione e alle alte temperatureProssimo：Tessuto di rinforzo UD unidirezionale altamente flessibile in fibra di carbonio
ambito

Caratteristiche del prodotto

  • Elevata resistenza specifica, elevata elasticità specifica
  • Resistenza alla fatica, stabilità termica
  • Conduttività, buona permeabilità ai raggi X
  • Resistenza all'acidificazione termica, resistenza alla corrosione, resistenza chimica.

Digitare

Rinforzo Tessere Peso (g/㎡) Spessore (mm) Larghezza (M)
DL-1K Semplice 1K Semplice 120 0.16 0-2.3
DL-3K Semplice 3K Semplice 160 0.18 0-2.3
DL-3K Semplice 3K Semplice 200 0.22 0-2.3
DL-3K Semplice 3K Semplice 280 0.3 0-2.3
DL-12K Semplice 12K Semplice 400 0.45 0-2.3
DL-12K Semplice 12K Semplice 450 0.5 0-2.3

Possiamo progettare e produrre tessuti in base alle esigenze dei clienti (quello sopra è solo una parte del display)

1K · 3K · 12K · armatura semplice
Tessuto ad armatura semplice in fibra di carbonio
Tessuto in fibra di carbonio a trama semplice prodotto con fibre di carbonio Toray, Mitsubishi o Zoltek con numero di filamenti da 1K, 3K e 12K. La struttura della trama presenta uno schema di intreccio simmetrico uno sopra uno sotto, fornendo proprietà meccaniche bilanciate nelle direzioni 0 gradi e 90 gradi. La grammatura varia da 80 g/m² (1K) a 600 g/m² (12K). Larghezze standard disponibili da 100 mm a 1.600 mm. Il tessuto presenta una resistenza alla trazione di 3.500-4.800 MPa e un modulo di trazione di 230-240 GPa, con uno spessore per strato che varia da 0,08 mm a 0,42 mm a seconda delle dimensioni del rimorchio e del peso areale.
Dimensioni del rimorchio
1K 3K 12K
Peso areale
80 g/m² 200 g/m² 300 g/m² 600 g/m²
Intervallo di larghezza
100 mm 300 mm 1.000 mm 1.600 mm
Spessore dello strato polimerizzato: 0,08-0,42 mm (a seconda del traino)
Vantaggi fondamentali
A
Proprietà bilanciate: La geometria simmetrica della trama fornisce uguale resistenza alla trazione e alla flessione nelle direzioni di ordito e riempimento, eliminando i punti deboli specifici dell'orientamento.
B
Caratteristiche del telo: La struttura a trama semplice offre una drappeggiabilità costante sulle curve composte con un ritorno elastico minimo, mantenendo la conformabilità alle superfici dello stampo.
C
Estetica della superficie: Il motivo intrecciato produce una trama a scacchiera visibile che viene mantenuta dopo la laminazione, fornendo uniformità visiva per le applicazioni cosmetiche.
D
Stabilità del tessuto: Lo stretto intreccio impedisce lo slittamento del filo durante la manipolazione e l'infusione della resina, mantenendo l'allineamento delle fibre e prevenendo la distorsione.
Specifiche per dimensione del rimorchio
Traino Peso areale Spessore Resistenza alla trazione
1K 80-100 g/m² 0,08-0,10 mm 4.800 MPa
3K 200-245 g/m² 0,20-0,25 mm 4.200MPa
12K 400-600 g/m² 0,35-0,42 mm 3.500 MPa
Compatibilità resina: epossidica, poliestere, vinilestere, fenolica. Agente collante abbinato al sistema di resina.
Campi di applicazione
Interni aerospaziali Pannelli della carrozzeria automobilistica Attrezzatura sportiva Scafi marini Facciate architettoniche Tavoli per imaging medico Pale di turbine eoliche Telai per droni Rulli industriali Sovrapposizioni cosmetiche personalizzate
Gestione ed elaborazione delle note
Taglio: Utilizzare forbici pneumatiche o taglierine a coltello CNC. Il taglio laser può causare la fusione dei bordi sui rivestimenti termoplastici. Waterjet adatto per produzioni di grandi volumi.
Infusione di resina: La permeabilità varia con la dimensione del rimorchio. I tessuti 1K e 3K richiedono una pressione di iniezione inferiore (0,2-0,4 MPa). I tessuti 12K consentono portate più elevate (0,5-0,8 MPa).
Drappeggio: Il preriscaldamento a 40-50°C migliora la conformabilità per forme 3D complesse. Evitare di allungare oltre il 2% di allungamento per evitare distorsioni della trama.
Consolidamento: Pressione del sacco a vuoto 0,08-0,1 MPa. Polimerizzazione in autoclave a 120-180°C a seconda del sistema di resina. Ciclo di polimerizzazione post-stampa secondo le specifiche del produttore della resina.
Domande comuni
Selezione tra 1K, 3K e 12K
1K fornisce la migliore struttura superficiale e conformabilità per forme complesse. 3K offre equilibrio tra costi e aspetto estetico. 12K è ottimizzato in termini di costi per applicazioni strutturali in cui la finitura superficiale è meno critica.
Periodo di validità e condizioni di conservazione
12 mesi a 5-25°C con umidità relativa inferiore al 60%. Conservare nella confezione originale. Se esposto a temperature superiori a 35°C per periodi prolungati, può verificarsi un deterioramento delle dimensioni.
Riparazione di tessuti a trama semplice danneggiati
I danni localizzati possono essere riparati rattoppando con tessuto della dimensione del rimorchio corrispondente. Toppa di sovrapposizione di almeno 25 mm su ciascun lato. Polimerizzare con lo stesso sistema di resina a temperatura ridotta.
i Tutti i lotti di tessuto sono stati testati per il peso areale secondo ASTM D3776 e le proprietà di trazione secondo ASTM D3039 (impregnati di resina). Certificazione disponibile per applicazioni aerospaziali, automobilistiche e marine.
